選擇張緊器鋁壓鑄件時(shí)，為何要關(guān)注其耐疲勞性能？

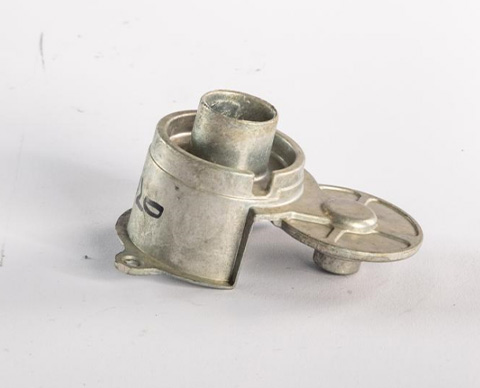

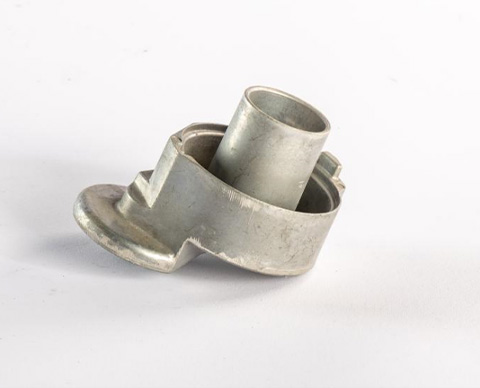

在汽車發(fā)動(dòng)機(jī)的精密運(yùn)轉(zhuǎn)體系中，正時(shí)傳動(dòng)系統(tǒng)如同人體的“呼吸節(jié)律”，而張緊器則是維持這一節(jié)律穩(wěn)定的“隱形調(diào)節(jié)器”。它通過精準(zhǔn)控制傳動(dòng)帶（或鏈條）的張力，確保發(fā)動(dòng)機(jī)氣門開閉與活塞運(yùn)動(dòng)的完美同步——稍有偏差，便可能導(dǎo)致動(dòng)力輸出異常甚至發(fā)動(dòng)機(jī)損壞。鋁壓鑄件因具備密度低、鑄造流動(dòng)性好、可集成復(fù)雜結(jié)構(gòu)等優(yōu)勢，成為張緊器外殼、滑塊、導(dǎo)向組件等關(guān)鍵部件的主流制造工藝。但在實(shí)際應(yīng)用中，許多用戶更關(guān)注張緊器的外觀尺寸、安裝適配性或短期靜態(tài)強(qiáng)度，卻常常忽略一個(gè)直接影響其長期服役能力的核心指標(biāo)：耐疲勞性能。事實(shí)上，這個(gè)隱藏在材料與結(jié)構(gòu)深處的特性，才是決定張緊器能否陪伴設(shè)備“長跑”的關(guān)鍵密碼。

一、張緊器的“動(dòng)態(tài)使命”：與交變載荷的持久博弈

張緊器的核心任務(wù)，是在發(fā)動(dòng)機(jī)運(yùn)轉(zhuǎn)的每一秒都保持“動(dòng)態(tài)平衡”。當(dāng)曲軸轉(zhuǎn)速從怠速（約800rpm）驟然提升至高速（約6000rpm），或是傳動(dòng)帶因環(huán)境溫度升高（從常溫至100℃以上）發(fā)生熱膨脹時(shí)，傳動(dòng)帶的張力會(huì)隨之發(fā)生周期性變化——這種變化并非偶爾發(fā)生，而是伴隨發(fā)動(dòng)機(jī)全生命周期的“常態(tài)”。以一臺(tái)家用轎車為例，發(fā)動(dòng)機(jī)在全壽命周期內(nèi)（約行駛20萬公里）的正時(shí)張緊器往復(fù)運(yùn)動(dòng)次數(shù)可能超過3億次，每次運(yùn)動(dòng)都伴隨著張力的微小波動(dòng)。

這種周期性變化的載荷（即疲勞載荷）具有三個(gè)典型特征：

高頻次重復(fù)：怠速工況下每分鐘約500次循環(huán)，全天候運(yùn)行中累計(jì)數(shù)百萬次應(yīng)力變化；

幅值動(dòng)態(tài)調(diào)整：急加速、爬坡等工況會(huì)瞬間增大張力波動(dòng)幅度（可達(dá)穩(wěn)態(tài)值的1.5-2倍）；

復(fù)合應(yīng)力疊加：張緊器鋁壓鑄件需同時(shí)承受拉伸、彎曲與接觸應(yīng)力（如滑塊與導(dǎo)軌的摩擦力、軸孔配合處的剪切力），且應(yīng)力集中區(qū)域（如壁厚突變處、加強(qiáng)筋根部）的局部應(yīng)力可能遠(yuǎn)超名義載荷值。

在這樣的“持久戰(zhàn)”中，即使張緊器鋁壓鑄件所受的*大應(yīng)力始終低于材料的靜態(tài)強(qiáng)度*限（如抗拉強(qiáng)度280MPa），長期累積的微觀損傷仍可能像“溫水煮青蛙”般逐漸削弱其結(jié)構(gòu)完整性，*終引發(fā)疲勞斷裂。

二、耐疲勞性能不足：傳動(dòng)系統(tǒng)的“慢性危機(jī)”

耐疲勞性能，簡單來說就是材料或構(gòu)件抵抗“反復(fù)折騰”的能力——即在交變載荷作用下，抵抗裂紋萌生與擴(kuò)展的能力。對于張緊器鋁壓鑄件而言，這一性能的優(yōu)劣直接決定了其能否在百萬次應(yīng)力循環(huán)中保持穩(wěn)定。而耐疲勞性能不足帶來的風(fēng)險(xiǎn)，往往比想象中更隱蔽且致命。

1. 從微裂紋到斷裂：一場“無聲的潰敗”

在疲勞載荷的反復(fù)作用下，張緊器鋁壓鑄件的應(yīng)力集中區(qū)域（如滑塊與導(dǎo)軌的圓角過渡處、軸孔邊緣、加強(qiáng)筋根部）會(huì)率先出現(xiàn)微觀裂紋（尺寸僅幾微米至幾十微米）。這些裂紋初期肉眼不可見，卻在每一次應(yīng)力循環(huán)中緩慢擴(kuò)展——從微觀裂紋到宏觀裂紋，再到貫穿整個(gè)截面的致命斷裂。

某商用車發(fā)動(dòng)機(jī)正時(shí)張緊器的實(shí)際案例顯示：在行駛約12萬公里后，殼體軸孔邊緣的疲勞裂紋突然擴(kuò)展，導(dǎo)致傳動(dòng)帶瞬間松弛，發(fā)動(dòng)機(jī)氣門與活塞發(fā)生碰撞，*終整機(jī)報(bào)廢。而故障根源，正是長期交變載荷下未被察覺的微觀損傷累積。

2. 張緊功能失效：傳動(dòng)系統(tǒng)的“連鎖反應(yīng)”

張緊器的核心功能是維持傳動(dòng)帶/鏈條的恒定張力。若鋁壓鑄件因疲勞失效導(dǎo)致關(guān)鍵結(jié)構(gòu)（如滑塊卡滯、彈性元件連接松動(dòng)）損壞，傳動(dòng)系統(tǒng)將失去“穩(wěn)定器”：傳動(dòng)帶可能因松弛而打滑，加速帶齒磨損并引發(fā)發(fā)動(dòng)機(jī)點(diǎn)火正時(shí)偏差；或因過載而對帶輪/鏈輪產(chǎn)生沖擊載荷，導(dǎo)致軸承磨損、鏈條滾子斷裂等次生故障。

統(tǒng)計(jì)表明，約30%的傳動(dòng)系統(tǒng)早期故障與張緊器疲勞失效相關(guān)，且這類故障往往發(fā)生在設(shè)備全生命周期的中后期——此時(shí)用戶可能已放松警惕，但損失卻更為慘重。

3. 安全隱患與經(jīng)濟(jì)負(fù)擔(dān)：隱性成本的“放大器”

疲勞斷裂通常具有突發(fā)性，可能在車輛行駛中或工業(yè)設(shè)備運(yùn)行時(shí)突然發(fā)生，導(dǎo)致傳動(dòng)系統(tǒng)瞬間失效（如發(fā)動(dòng)機(jī)熄火、生產(chǎn)線停機(jī)），不僅影響正常作業(yè)，還可能引發(fā)安全事故（如高速行駛中發(fā)動(dòng)機(jī)故障導(dǎo)致的失控風(fēng)險(xiǎn)）。此外，張緊器失效后的維修需更換整個(gè)組件（甚至連帶傳動(dòng)帶/鏈條），維修成本通常是張緊器本身價(jià)值的3-5倍，且需額外支付人工與停機(jī)損失費(fèi)用。

三、決定耐疲勞性能的關(guān)鍵設(shè)計(jì)要素

張緊器鋁壓鑄件的耐疲勞性能并非由單一因素決定，而是材料特性、結(jié)構(gòu)設(shè)計(jì)、制造工藝共同作用的結(jié)果。選擇時(shí)需重點(diǎn)關(guān)注以下設(shè)計(jì)細(xì)節(jié)：

1. 應(yīng)力集中區(qū)域的“減負(fù)設(shè)計(jì)”

應(yīng)力集中是疲勞裂紋萌生的“起點(diǎn)”。常見于壁厚突變處（如加強(qiáng)筋與殼體的連接區(qū)域）、圓角過渡區(qū)（如滑塊導(dǎo)軌的R角）、軸孔邊緣等位置。優(yōu)化設(shè)計(jì)需通過以下措施降低應(yīng)力集中系數(shù)：

圓角半徑增大：將滑塊與導(dǎo)軌的過渡圓角從常規(guī)R1-2mm提升至R3-5mm，軸孔邊緣圓角從R0.5-1mm增至R2-3mm，可使局部應(yīng)力峰值降低40%-60%；

壁厚均勻過渡：避免相鄰區(qū)域的壁厚差超過1.5倍（如主體壁厚4mm時(shí)，加強(qiáng)筋壁厚控制在2.5-3mm），通過漸變式截面設(shè)計(jì)（如錐形過渡區(qū)）使應(yīng)力分布更均勻；

加強(qiáng)筋布局優(yōu)化：加強(qiáng)筋的根部（與殼體連接處）設(shè)置圓弧過渡（R≥0.5mm），并避免多條加強(qiáng)筋交匯于同一點(diǎn)（減少應(yīng)力疊加）。

2. 材料與微觀組織的“內(nèi)在韌性”

鋁壓鑄件的耐疲勞性能與材料的本征特性（如抗拉強(qiáng)度、延伸率）及微觀組織（如晶粒尺寸、缺陷密度）密切相關(guān)。優(yōu)先選擇：

高強(qiáng)度鋁合金：如AlSi10Mg、A356.2等合金，通過T6熱處理（固溶+時(shí)效）提升抗拉強(qiáng)度（≥280MPa）與延伸率（≥10%），在相同載荷下允許更大的彈性變形，延緩裂紋萌生；

低缺陷密度：壓鑄過程中控制氣孔、縮松等缺陷（如氣孔直徑≤0.3mm且體積占比＜1%），避免缺陷成為疲勞裂紋的起源點(diǎn)；可通過優(yōu)化澆注系統(tǒng)（如階梯式澆口減少卷氣）、提高模具溫度（200-220℃）改善充填質(zhì)量。

3. 表面狀態(tài)的“防護(hù)屏障”

表面狀態(tài)對疲勞性能的影響顯著（表面缺陷處的應(yīng)力集中系數(shù)可達(dá)2-3倍）。優(yōu)化措施包括：

表面光潔度提升：活動(dòng)接觸面（如滑塊與導(dǎo)軌）的粗糙度Ra≤0.8μm（傳統(tǒng)Ra1.6μm時(shí)易因微凸體磨損加速疲勞），通過拋光或珩磨處理減少微觀裂紋萌生點(diǎn)；

防護(hù)涂層應(yīng)用：在易磨損區(qū)域（如軸孔、導(dǎo)軌）涂覆耐磨涂層（如類金剛石薄膜、聚四氟乙烯），降低摩擦系數(shù)（從0.15-0.2降至0.08-0.12），減少循環(huán)載荷下的表面損傷；

殘余壓應(yīng)力引入：通過噴丸強(qiáng)化或滾壓處理在表面引入殘余壓應(yīng)力（約-300至-500MPa），抵消部分外加載荷的拉應(yīng)力，延緩裂紋擴(kuò)展速率。

四、選型建議：如何通過耐疲勞性能篩選可靠產(chǎn)品

選擇張緊器鋁壓鑄件時(shí)，不能僅依賴供應(yīng)商提供的靜態(tài)強(qiáng)度數(shù)據(jù)（如抗拉強(qiáng)度、屈服強(qiáng)度），而需重點(diǎn)關(guān)注其疲勞性能指標(biāo)（如10?次循環(huán)下的疲勞*限、S-N曲線）。具體建議如下：

1. 核查疲勞試驗(yàn)數(shù)據(jù)

要求供應(yīng)商提供基于實(shí)際工況模擬的疲勞試驗(yàn)報(bào)告（如旋轉(zhuǎn)彎曲疲勞試驗(yàn)、拉壓疲勞試驗(yàn)），重點(diǎn)關(guān)注：

循環(huán)次數(shù)：至少覆蓋傳動(dòng)系統(tǒng)全壽命周期內(nèi)的等效循環(huán)次數(shù)（如汽車發(fā)動(dòng)機(jī)張緊器需驗(yàn)證10?-10?次循環(huán)）；

載荷譜：試驗(yàn)載荷需模擬實(shí)際工況的交變特性（如包含平均載荷與波動(dòng)幅值，比例接近真實(shí)工況的70%-80%）；

失效模式：明確裂紋萌生位置（如是否位于應(yīng)力集中區(qū)域）與擴(kuò)展速率，驗(yàn)證設(shè)計(jì)的合理性。

2. 關(guān)注設(shè)計(jì)冗余與安全系數(shù)

優(yōu)先選擇疲勞*限高于實(shí)際工作應(yīng)力20%-30%的張緊器鋁壓鑄件（如實(shí)際*大循環(huán)應(yīng)力為120MPa，優(yōu)先選用疲勞*限≥150-160MPa的產(chǎn)品），為工況波動(dòng)（如超載、急加速）預(yù)留安全余量。

3. 綜合評估全生命周期成本

雖然高耐疲勞性能的張緊器鋁壓鑄件可能單價(jià)較高（約增加10%-15%），但其可顯著降低傳動(dòng)系統(tǒng)的故障率（預(yù)計(jì)減少50%以上的早期失效）與維修成本（避免突發(fā)斷裂導(dǎo)致的連帶損傷），從長期使用角度看更具經(jīng)濟(jì)性。

結(jié)論

張緊器鋁壓鑄件的耐疲勞性能，是藏在“小部件”中的“大關(guān)鍵”。它不僅是材料與結(jié)構(gòu)的科學(xué)設(shè)計(jì)，更是對設(shè)備全生命周期可靠性的承諾。在交變載荷的長期考驗(yàn)下，只有那些真正關(guān)注耐疲勞性能的產(chǎn)品，才能成為傳動(dòng)系統(tǒng)的“長壽守護(hù)者”——讓設(shè)備運(yùn)行更穩(wěn)定，讓用戶更安心。

免責(zé)聲明：以上部分內(nèi)容來源網(wǎng)絡(luò)，如有侵權(quán)，請聯(lián)系刪除！
